常见的10种3D打印技术原理
作者:管理员    发布于:2021-08-14 16:28:07    文字:【】【】【

1、SLA(StereoLithography)

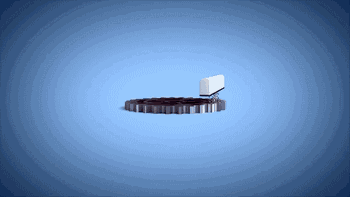

       SLA即光固化成形技术,指利用紫外光照射液态光敏树脂发生聚合反应,来逐层固化并生成三维实体的成形方式,SLA制备的工件尺度精度高,是商业化的最早3D打印技术。下是SLA工艺工程:图片紫外激光源

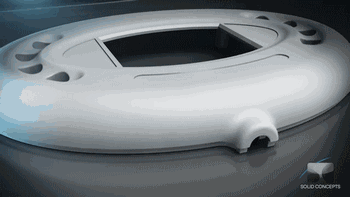

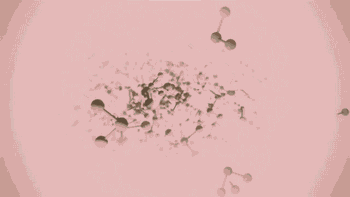

图片光固化反应

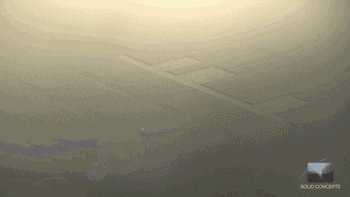

图片逐层扫描成形

 2、CLIP

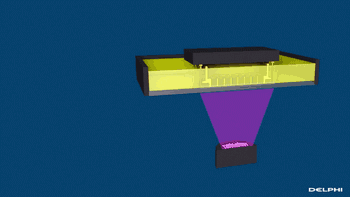

       CLIP即连续液体界面提取技术,是在Carbon 3D公司在SLA技术的基础上开发的具有革命性的3D打印技术,将3D打印的速度提高了100倍!      CLIP从底部投影,使光敏树脂固化,不需要固化的部分通过控制氧气,形成死区,抑制光固化反应而保持稳定的液态区域,这样就保证了固化的连续性。
图片光固化反应

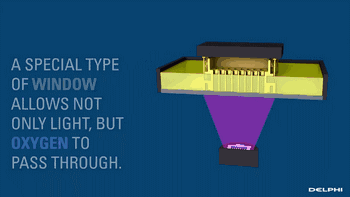

图片氧气抑制光固化过程

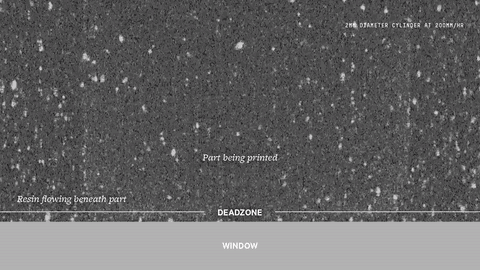

图片光固化死区演示

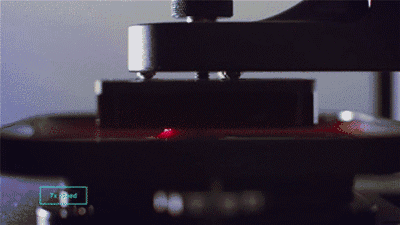

图片图片CLIP成形过程

3、3DP(Three-DimensionalPrinting)

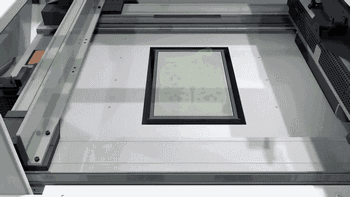

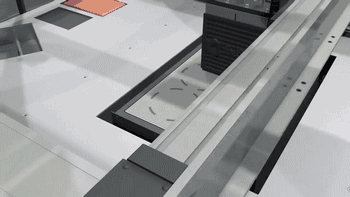

      3DP即三维打印快速成形技术,其与传统二维喷墨打印接近,从喷头喷出粘结剂(彩色粘结剂可以打印出彩色制件),将平台上的粉末粘结成形,通常用采用石膏粉作为成形材料。3DP技术目前主要应用有两个:全彩3D打印及砂模铸造。以下是Exone公司用3DP技术进行砂模铸造的过程:图片粘结剂喷射
图片加热固化
图片打印成形
图片铸造成形

4、PolyJet

       PolyJet即聚合物喷射技术,其成形原理类似3DP技术,但喷射的不是粘合剂而是光固化树脂,喷射完成后通过紫外光照射固化成形

图片PolyJet成形原理
       PolyJet采用阵列式喷头,甚至可以同时喷射不同材料,实现多种材料、多色材料同时打印。

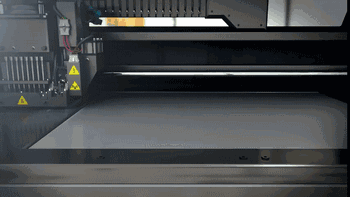

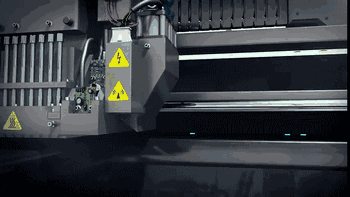

图片阵列喷头工作过程
图片PolyJet打印过程

5、FDM(FusedDeposition Modeling)

       FDM即熔融层积技术,利用高温将材料熔化,通过打印头挤出成细丝,在构件平台堆积成形。FDM是最简单也是最常见的3D打印技术,通常应用于桌面级3D打印设备。以下是FDM技术的工作原理:图片模型处理
图片耗材挤出成形

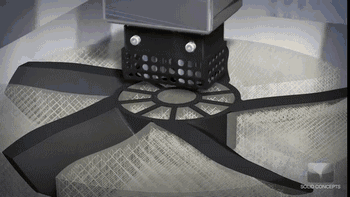

图片逐层打印过程
图片去除支撑
图片表面处理
        金属3D打印技术可以直接用于金属零件的快速成形制造,具有广阔的工业应用前景,是国内外重点发展的3D打印技术,下面跟大家分享NPJ、SLM、SLS、LMD和EBM五大金属3D打印原理。

6.NPJ(Nano Particle Jetting)

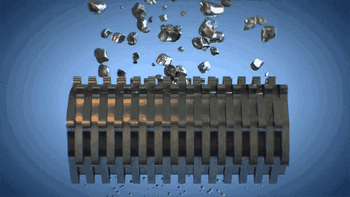

        NPJ技术是以色列公司Xjet最新开发出的金属3D打印成形技术,与普通的激光3D打印成形相比,其使用的是纳米液态金属,以喷墨的方式沉积成形,打印速度比普通激光打印快5倍,且具有优异的精度和表面粗糙度。以下是Xjet设备工作过程:图片金属颗粒细化

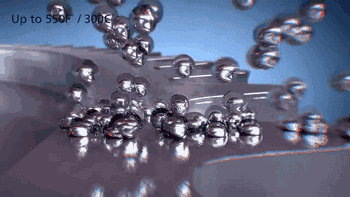

图片金属颗粒分布在液滴中
图片液滴喷射成形过程
图片液相排出过程

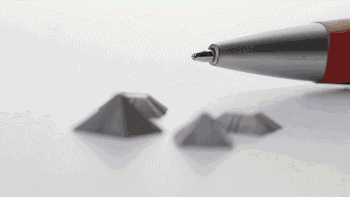

图片烧结后的制件

 7.SLM(Selective Laser Melting)

       SLM即激光选区熔化成形技术,是目前金属3D打印成形中最普遍的技术,采用精细聚焦光斑快速熔化预置金属粉末,直接获得任意形状以及具有完全冶金结合的零件,得到的制作致密度可达99%以上。激光振镜系统是SLM的关键技术之一,以下是SLM Solution公司的振镜系统工作图:图片激光发射

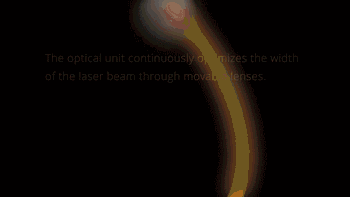

图片激光传输

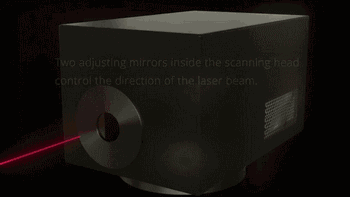

图片扫描振镜

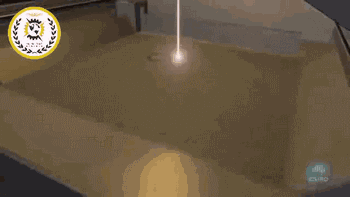

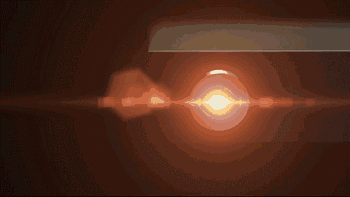

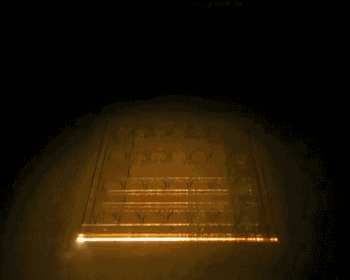

图片激光扫描熔化

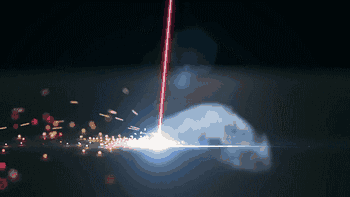

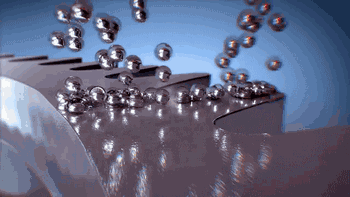

图片金属粉末熔化过程
       金属3D打印过程中,由于制件通常较复杂,需要打印支撑材料,制件完成后需要去除支撑,并对制件的表面进行处理。 图片取出制件

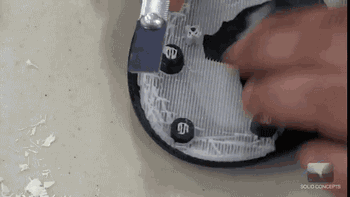

图片去除支撑
图片后处理

8.SLS(Selective Laser Sintering)

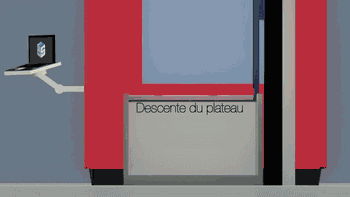

       SLS即选区激光烧结成形技术,与SLM技术类似,区别是激光功率不同,通常用于高分子聚合物的3D打印成形以下是SLS制备塑料制件的过程:图片模型分层切片

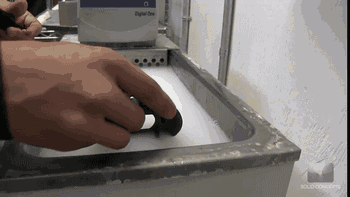

图片制件的取出
图片后处理
       SLS也可用于制造金属或陶瓷零件,但所得到的制件致密度低,且需要经过后期致密化处理才能使用。 图片SLS制造金属零件

9.LMD(Laser Metal Deposition)

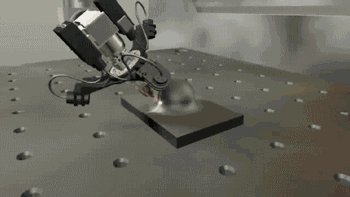

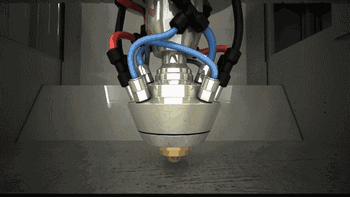

       LMD即激光熔覆成形技术,该技术名称繁多,不同的研究机构独立研究并独立命名,常用的名称包括:LENS, DMD, DLF, LRF等,与SLM最大不同在于,其粉末通过喷嘴聚集到工作台面,与激光汇于一点,粉末熔化冷却后获得堆积的熔覆实体。以下是LENS技术的工作过程:图片同轴送粉
图片构建过程

10.EBM(Electron Beam Melting)

       EBM即电子束熔化技术,其工艺过程与SLM非常相似,区别在于,EBM所使用的能量源为电子束。EBM的电子束输出能量通常比SLM的激光输出功率大一个数量级,扫描速度也远高于SLM,因此EBM在构建过程中,需要对造型台整体进行预热,防止成形过程中温度过大而带来较大的残余应力。以下是EBM工作过程:图片整体预热
图片图片成形过程
图片熔化过程中粉末的变化

end
